| 品牌：桂林天地 | 型号：NL-2122/OPPC | 光纤芯数：144 |
| 允许抗拉强度：100N | 光缆外径：21.6mm | 重量：4kg/km |
| 允许侧压力：1000N/100mm | 适用范围：12-22 |

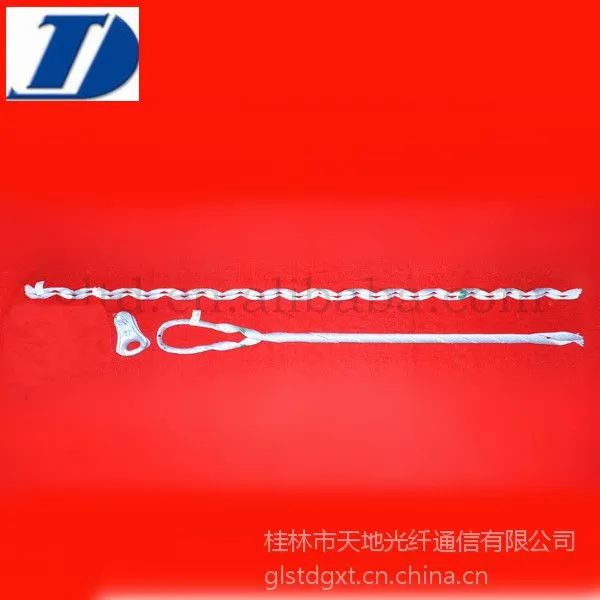

OPPC用预绞式耐张线夹
OPPC(光纤复合架空相线)用预绞式耐张线夹是专门为光纤复合架空相线设计的夹具，结构简单，性能可靠，能够承受导线的全张力，能满足电力系统的高要求。
功能和特点
○预绞式耐张线夹完全可以替代原有的各种形式的耐张线夹。
○预绞式耐张线夹的独特设计，可以减少由振动及舞动引起的动态应力，防止由于导线反复拗折，引起因材料疲劳而发生断股现象。
○预绞式耐张线夹以一定的长度均匀地缠绕在导线外面，将应力均匀分布在一个比其它型式耐张线夹的受力区域大得多的区域上，使导线无有害的应力集中点。
○预绞式耐张线夹强度高，其握力可达到导线计算拉断力的95% 以上。
○预绞式耐张线夹的安装质量一致性好，且安装过程不会损伤导线，安装简便快捷。
产品型号 | 适用缆径(mm) | 内层绞丝长度(mm) | 外层绞丝长度(mm) | 色码 |
NL-1213/OPPC | 12.01-13.00 | 1700 | 1200 | 红 |
NL-1314/OPPC | 13.01-14.00 | 1700 | 1200 | 橙 |
NL-1415/OPPC | 14.01-15.00 | 1700 | 1200 | 黄 |
NL-1516/OPPC | 15.01-16.00 | 1800 | 1300 | 绿 |
NL-1617/OPPC | 16.01-17.00 | 1800 | 1300 | 青 |
NL-1718/OPPC | 17.01-18.00 | 1800 | 1300 | 蓝 |
NL-1819/OPPC | 18.01-19.00 | 1900 | 1400 | 紫 |
NL-1920/OPPC | 19.01-20.00 | 1900 | 1400 | 黑 |
NL-2021/OPPC | 20.01-21.00 | 1900 | 1400 | 红 |
NL-2122/OPPC | 21.01-22.00 | 2000 | 1500 | 橙 |
NL-2223/OPPC | 22.01-23.00 | 2000 | 1500 | 黄 |
NL-2324/OPPC | 23.01-24.00 | 2000 | 1500 | 绿 |
注：每套产品包含内层绞丝、外层绞丝、金属嵌环（带螺栓）。
技术依据
预绞式耐张线夹符合DL/T 763-2001«架空线路用预绞式金具技术条件»。
材料
内层绞丝：材料选用铝包钢丝，与OPPC光缆所用的铝包钢丝为同一材料；预绞丝内壁通过高强度高分子水溶性环保胶粘剂粘有一层金钢砂，以增加与光缆间的摩擦力。绞丝在生产时被预制成数个子束，便于快速安装。
外层绞丝：材料选用铝包钢丝，预绞丝在工厂加工时被制成一束，并在内壁粘有一层牢固的白刚玉砂，以达到对光缆减小压力的条件下增加耐张线夹的握力。
金属嵌环：热镀锌精密铸钢嵌环，夹嵌在耐张线夹U形弯曲头内，增加受力面积。
